配电柜型号有哪些配电屏和配电柜的区别

发布时间：2020-11-26 来源：http://www.tongyuhengcheng.com/ 浏览量：

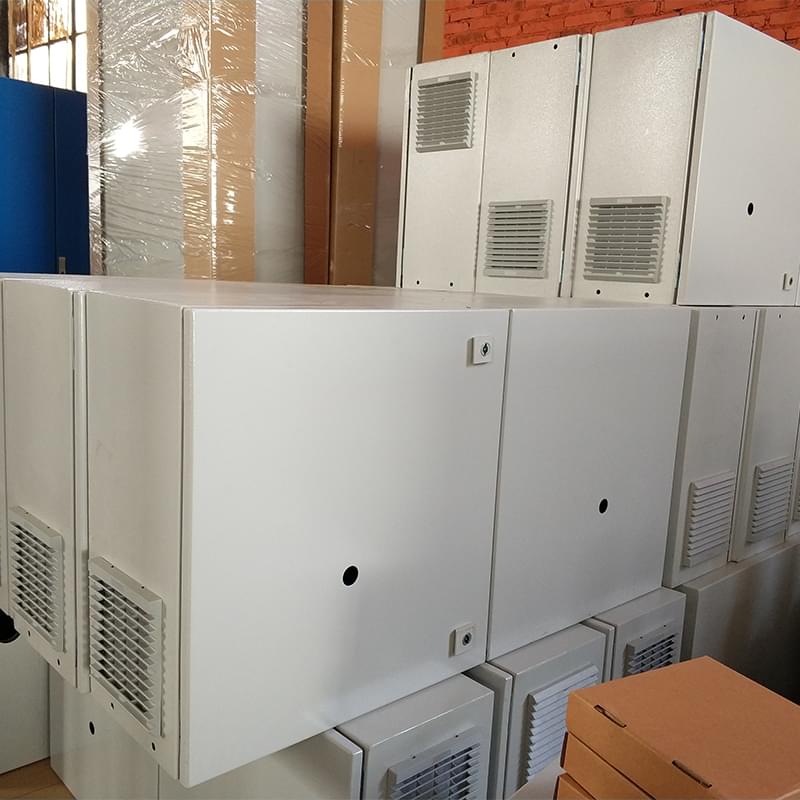

配电柜在生活中人们俗称开关柜，一般情况下我们看到的配电柜都是安排在较为隐蔽的角落里，它一般通过厂家预定按照订货要求组装出厂，运往现场安装。

配电柜型号

配电柜型号种类繁多哦，国产型号有MLS、GCKGGD等；国外厂家型号：MD190，ArTu、8PT等；标准的型号为GB7251.1。

配电柜型号含义

配电柜型号由字母及数字等组合而成，一般情况下：

位数字P代表：开启式低压开关柜，位数字G代表：封闭式低压开关柜

第二位数字G代表：固定死，第二位数字C代表：抽出式，H-固定、抽出混装式。

第三位数字L（或D）代表：动力用，第三位数字K代表：控制用，第三位数字S代表：森源电气系统

举例说明：PGD就是指：开启式低压开关柜，电器元件固定安装固定接线；

配电柜安装

配电板（箱）安装要求是：配电板（箱）应用不可燃材料制作；触电危险性小的生产场所和办公室，可安装开启式的配电板；在触电危险性大或作业环境较差的加工车间、铸造、锻造、热处理、锅炉房、木工房等场所，应安装封闭式箱柜；在有导电性粉尘或产生易燃易爆气体的危险作业场所，必须安装密闭式或防爆型的电气设施；配电板（箱）各电气元件、仪表、开关和线路应排列整齐，安装牢固，操作方便。；落地安装的板（箱）底面应高出地面5~10 mm；操作手柄中心高度一般为1.2～1.5m；板（箱）前方0.8～1.2m的范围内无障碍物；保护线连接可靠；板（箱）以外不得有裸带电体外露；必须装设在板（箱）外表面或配电板上的电气元件，必须有可靠的屏护。

配电柜操作规程

一、配电柜为船舶配电八产和设备的正常运转，任何无关人员不得扳动板上的开关。

二、发电机组启动后，应利用动力屏升速开关手动缓慢加速，直到发电机进入正常工作状态，电压与频率达到规定值，方可合闸送电。

三、配电板进入配电状态后，不得随意拔动动力屏升速开关，空气断路器的闭锁开关非紧急情况不得使用。

四、发电机并联运行要严格按照并车条件要求与规定进行操作，要注意出现逆功率（逆流）和并车失败等现象。

五、停机时应先切断发电机负荷，然后空载停车，不得带负荷直接停机。

六、交插岸电时，应先切断岸电屏各动力开关，然后检查接线与相序的正确性，确认正确后，方可实施船岸电的转换，严禁带负荷操作。

七、配电柜应定期进行清洁和维护保养工作，以便使设备始终处于良好的工作状态。

八、发电机工作，轮机人员进行配电板操作时，应集中思想，谨慎操作，防止意外事故发生，否则将追究个人事故责任。

九、充放电板为船舶应急配电板，当班轮机人员应经常检查其工作状况，随时保证低压电力充足，并通过板上仪表掌握磁饱和稳压器的工作状况。

十、正常航行时，配电板上各路开关应处于接通，以保证发电机能随时启动及应照时能随时投入使用。

十一、以上各点希望轮部成员严格遵守。
